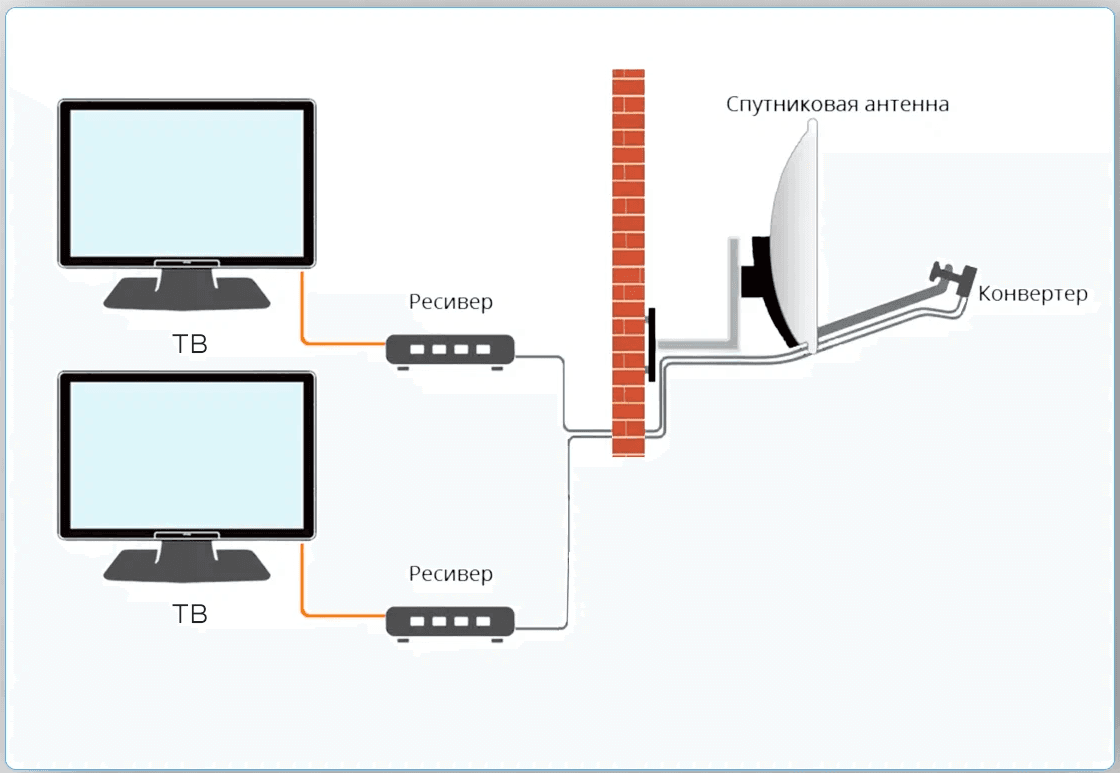

Как подключить и настроить оборудование для просмотра спутникового ТВ
Содержание
3. Подключение кабеля и конвертера
4. Подключение ресивера к телевизору
5. Настройка антенны и поиск сигнала
6. Исправление типичных неполадок
Выбор места для антенны
Перед установкой необходимо выбрать подходящее место для антенны. Между тарелкой и спутником не должно быть препятствий: зданий, деревьев, металлических конструкций. Даже мелкие объекты вроде листьев или стекол могут снизить качество приема.
Основные рекомендации:
- Антенна должна быть направлена на юг (для спутников, расположенных над экватором).
- Монтируйте антенну на стене, крыше или балконе с южной стороны.
- Избегайте мест возле водостоков и карнизов, где скапливаются осадки.
- Размещайте антенну как можно ближе к ресиверу — чем короче кабель, тем лучше качество сигнала. При длине кабеля свыше 100 метров рекомендуется установить усилитель.
- Антенна должна быть легко доступна для обслуживания.
Сборка и крепление антенны
В базовую комплектацию обычно входят: ресивер, пульт управления, кронштейн, тарелка (зеркало), дуги и конвертер.
Порядок сборки:
1. Зафиксируйте кронштейн на стене с помощью анкеров, шурупов и шпилек. Выбор крепежа зависит от материала стены и расчетной ветровой нагрузки.
2. Вставьте конвертер в держатель. Разъем конвертера должен смотреть вниз — это защитит от осадков.
3. Подключите коаксиальный кабель к конвертеру через F-разъем. Соединение рекомендуется загерметизировать термоусаживающейся трубкой или изолентой с силиконовым герметиком.
4. Закрепите кабель на дуге стяжками или изолентой.
5. Установите тарелку на кронштейн. Регулировочные гайки затяните слегка, чтобы тарелку можно было поворачивать для настройки.
6. Зафиксируйте кабель на кронштейне.
7. Заведите кабель в помещение, оставив запас около одного метра.
8. Присоедините антенну к ресиверу и подключите ресивер к телевизору.
Подключение кабеля и конвертера
Для подключения используется коаксиальный кабель с маркировкой SAT — он рассчитан на частоту до 2400 МГц, что обеспечивает качественную передачу сигнала.
При подготовке кабеля:
- Зачистите конец кабеля, удалите внешнюю изоляцию и экранирующую оплетку ("мочалку").
- Обмотайте очищенное место фольгой.
- Накрутите F-разъем до упора. Жила кабеля должна выступать на 2–3 мм.
- Подключите кабель к конвертеру. Разъем должен быть плотно затянут.
Подключение ресивера к телевизору
1. На задней панели ресивера найдите разъем для подключения антенны (обычно обозначается как LNB IN или SAT IN).
2. Подключите кабель от конвертера к этому разъему.
3. Соедините ресивер с телевизором кабелем HDMI, SCART или RCA (тюльпанами) — в зависимости от доступных разъемов.
4. Подключите ресивер и телевизор к электросети.
5. Включите оба устройства. На дисплее ресивера должна появиться индикация включения.
6. На пульте телевизора выберите источник сигнала (кнопка Source или Input), соответствующий разъему, к которому подключен ресивер.
Настройка антенны и поиск сигнала
После сборки и подключения необходимо настроить антенну на спутник.
1. Убедитесь, что антенна направлена на юг и на ее пути нет препятствий.
2. Установите угол места и азимут в соответствии с параметрами для вашего региона. Эти данные можно рассчитать с помощью специальных программ или онлайн-калькуляторов.
3. Включите ресивер и перейдите в меню настроек. Найдите раздел, отображающий уровень силы и качества сигнала.
4. Медленно поворачивайте антенну по азимуту и углу места с шагом 0,5–1 см. После каждого сдвига делайте паузу 3–10 секунд, чтобы ресивер успел обновить показания.
5. Добейтесь максимальных значений силы и качества сигнала (желательно не менее 70%).
6. Зафиксируйте антенну в найденном положении, затянув гайки.
7. Запустите автоматический поиск каналов в меню ресивера.
Важно: если шкала силы сигнала заполнена, а качество остается низким, антенна, вероятно, настроена не на тот спутник.
Настройку удобнее выполнять вдвоем: один человек меняет положение антенны, второй следит за показаниями на экране телевизора. Если рядом установлены другие спутниковые антенны, можно скопировать их направление — это упростит процесс.
Исправление типичных неполадок
Если после настройки изображение отсутствует или качество низкое:
- Нет сигнала. Проверьте, правильно ли подключен кабель к ресиверу и конвертеру. Убедитесь, что F-разъемы затянуты.
- Низкое качество. Попробуйте слегка сдвинуть антенну в разные стороны. Дождитесь, пока ресивер обновит показания.
- Пропадание сигнала в плохую погоду. Сильный дождь, снегопад или густые облака могут временно ослабить сигнал. После улучшения погоды прием восстановится.
- Ошибки в настройках ресивера. Проверьте тип подключения (спутник, частота, поляризация) в меню ресивера. При необходимости выполните сброс к заводским настройкам и повторите настройку.
- Неправильный порт на телевизоре. Убедитесь, что на телевизоре выбран правильный источник сигнала (HDMI, AV и т.д.).
В сухом остатке
Самостоятельная установка спутниковой антенны и ресивера требует внимательности, но вполне выполнима. Главное — правильно выбрать место для антенны, надежно закрепить все элементы и точно настроить направление на спутник. Если вы не уверены в своих силах или хотите сэкономить время, рекомендуется обратиться к специалистам по монтажу.
