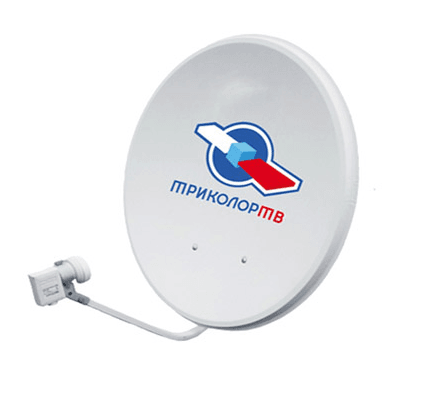

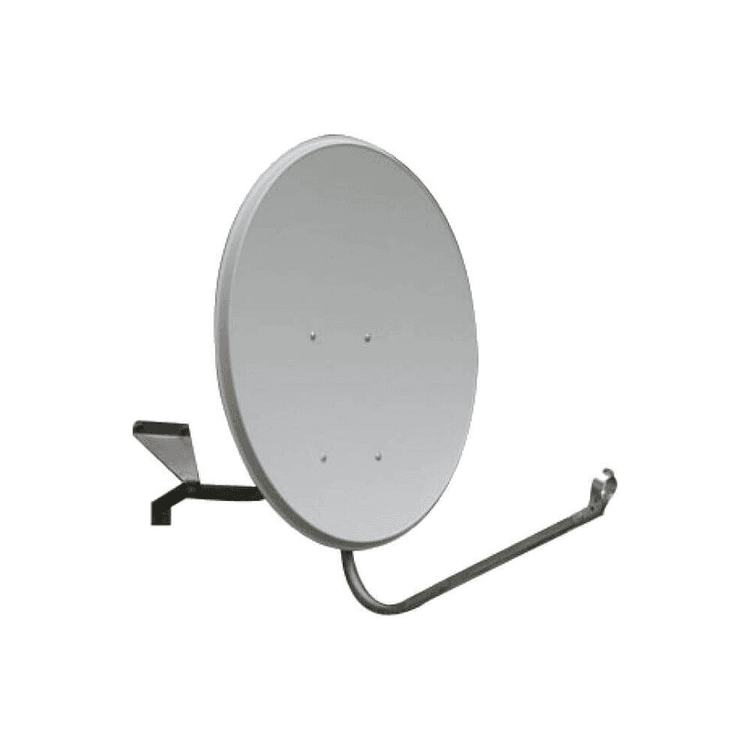

Офсетная спутниковая тарелка (антенна)

Офсетные антенны – самые распространенные антенны среди индивидуальных пользователей спутникового телевидения. Материал их изготовления, как правило – алюминий. Он легче, чем сталь и не подвергается коррозии. Такая антенна представляет собой несимметричную вырезку из параболоида вращения с особым облучателем в его фокусе. Она образуется пересечением цилиндра и параболоида, имеющих параллельные оси.

См. также: Спутниковая тарелка (антенна). Все виды

Строение и технические характеристики

Зеркало офсетной антенны эллиптической формы и почти копирует поверхность Земли. Электрическая ось антенны, как правило, на 20-30 градусов выше геометрической оси, что устраняет затенение облучателем (конвертером) и его опорами, повышая коэффициент полезного использования. Офсетная антенна обладает повышенной устойчивостью при ветре за счет того, что облучатель антенны установлен ниже центра ее тяжести.

Зеркало офсетной антенны крепится почти вертикально. Это не позволяет атмосферным осадкам, влияющим на качество приема, собираться в антенной чаше.

Такие антенны принимают сигналы С и Ku-диапазона (в линейной и круговой поляризации). Однако, возможен и комбинированный сигнал и сигнал в Ка-диапазоне.

Особенности антенны

Офсетная антенна имеет, схожую с прямофокусной, эффективную площадь, если сравнивать по диаметру меньшей оси. Однако, у последней часть поверхности заслоняет конвертер и его крепления, а у офсетной — нет. Поэтому антенны малого диаметра, до 1,5 метра обычно офсетные. Также в такой тарелке не скапливаются осадки, так как её размещают под меньшим углом к земле. С другой стороны, уязвимым становится конвертер, который приходится делать герметичным, иначе осадки его могут испортить.

Почти горизонтальное крепление офсетной тарелки

Преимущества

Поверхность антенны не заслоняется конвертером и его креплениями.
Имеет небольшие размеры.
Осадки не скапливаются в антенной чаше.
Обладает повышенной устойчивостью приема сигнала
Обладает повышенной устойчивостью при ветре
Тарелка с нижним фокусом не требует большого угла подъема.
Простая в установке за счет того, что стоит почти вертикально.
Есть возможность подключения добавочного конвертера.

Недостатки

Требует обработки герметиком из-за «смотрящего» вверх конвертера, на который могут попадать осадки.

Стоимость офсетной антенны

Офсетные спутниковые антенны максимально соответствуют соотношению «цена-качество». Их стоимость находится в пределах от 1 500 до 20 000 р. Перед покупкой офсетной антенны необходимо определиться с настройкой на определенный спутник, так как диаметр тарелки антенны напрямую зависит от конкретного оператора. Как правило, диаметр варьируется от 0,6 до 0,9 м.
