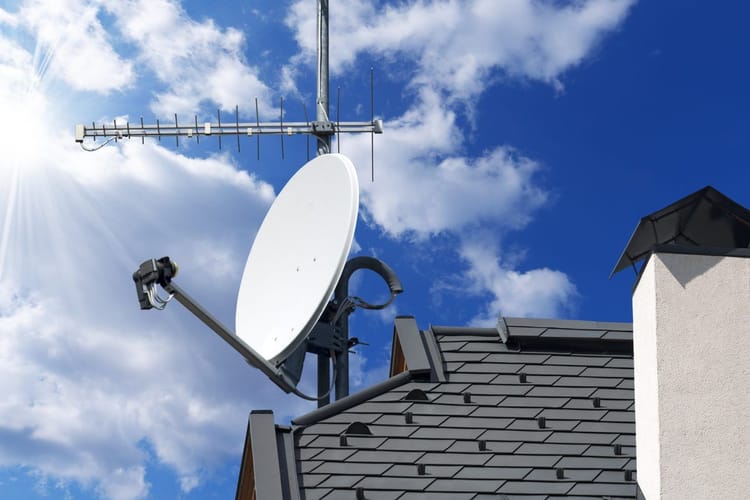

Тарелка спутниковая (антенна)

Спутниковая антенна предназначена для приема радиосигналов транслируемых со спутника. Её подключают к телевизору, чтобы смотреть телеканалы с цифровым качеством.

См. также: Спутниковое телевидение (ТВ)

Как работает спутниковая антенна

На геостационарной орбите находится спутник, который ретранслирует радиосигналы с источника вещания на землю. Сигналы распространяются повсеместно, но чтобы их поймать и обработать нужно специальное оборудование. Для приема нужно отражающее устройство, которое будет фокусировать сигналы. Спутниковая антенна в форме тарелки собирает их и собирает и фокусирует на конвертер. Головка конвертер распознает радиоволны и, затем, преобразовывает их в сигнал, понимаемый ресивером, расположенном возле телевизора. Тот, в свою очередь, адаптирует трансляцию в нужный для показа картинки формат.

Виды антенн

Видов спутниковых антенн много: слабонаправленные, антенны бегущей волны (для приема сигналов со спутников на низких орбитах), фазированные, зеркальные антенны. Для приема ТВ сигналов используют зеркальные антенны, именно они похожи на «тарелка». Среди них так же есть разновидности: прямофокусные, офсетные, тороидальные.

Прямофокусная антенна

Это вторые по полярности антенны после офсетных. Конвертор у таких тарелок прикреплен прямо по центру на металлические стержни. Для эффективного приема сигнала. Чтобы антенна могла эффективно принимать и транслировать сигнал без помех, нужно чтобы конструкция смотрела вверх максимально направлено на спутник.

Офсетная антенна

Самая распространенная. Такая спутниковая антенна подразумевает расположение тарелки под минимальным углом к спутнику. Глядя на неё со стороны, кажется, что отражатель смотрит вниз. У такой антенны сигналы фокусируются не по центру. Такие тарелка ловит более мощные спутниковые сигналы, так как получается менее чувствительной, чем прямофокусная. Основное преимущество такой конструкции — она не подвержена намоканию и блокировке снегом. Зимой её не приходится чистить. Есть один недостаток — чувствительная часть конвертера повернута к атмосферным осадкам. Это компенсируют с помощью специальных козырьков на конвертерную головку, правда полностью проблему не устранить, так как целиком конвертерную головку закрыть нельзя.

Тороидальная антенна

Встречается реже, однако самая совершенная конструкция. Помимо классической тарелки, здесь применяется дополнительный элемент для фокусировки. Он позволяет лучше воспринимать сигналы, благодаря чем на одной тарелке можно разместить до 16 конвертеров. Каждый из них будет отвечать за прием сигнала с конкретного спутника. С такой антенной можно принять на порядок больше каналов. Тороидальная тарелка имеет много общего с офсетной. Её принципиальное отличие — возможность установки большего количества конвертеров и монтаж дополнительной отражающей поверхности.

Материалы отражателей

Большой разницы, из чего изготовлен отражатель нет. Влияет материал только на эксплуатационные свойства. Обычно отражатели делают из стали, алюминия и пластика.

Стальные тарелки прочные, но при этом тяжелые и могут покрыться ржавчиной за несколько сезонов. Важно следить за слоем краски. Если его повредить, начнется процесс коррозии.

Алюминиевые тарелки не боятся коррозии, но менее прочные. Стоит ей упасть под порывами ветра, и отражатель деформируется. Для использования испорченный отражатель станет непригодным.

Самый плохой вариант — пластик. Хотя такие тарелки не боятся к коррозии, покрываются специальным слоем, отражающим радиоволны, они имеют огромный недостаток — проявляют пластичность на солнце. Летом пластиковые антенны нагреваются настолько, что становятся мягкими и деформируются, отчего качество сигнала снижается. Вообще такой вид материала в спутниковых тарелках — редкость. Бывает такие ставят на дома на колесах и фургоны, на зданиях такие почти не встретить.
